UCS系列彩色石英管液位計，是在傳統的玻璃管液面計的基礎上研制而成的，在結構上增加了本體強度及密封可靠性，產品的顯著特點為：將傳統的普通型玻璃管改進為特優高純度的厚壁微晶石英玻璃管（SiO2含量≥99.99%），石英玻璃管以高純度的生產基材結合特殊的生產工藝制造，具有耐高溫、高壓的良好性能，使傳統的玻璃管液面計的適用范圍大為增加，異型的石英玻璃管還可通過介質（一般為透光性介質）的光折射原理，結合箱體內雙色基板使液位顯示成雙色， UCS系列彩色石英管液位計內部設計嚴密，外部造型美觀，運輸、安裝、維護方便，有保溫型、防腐型、防油型等產品，廣泛的適用于石油，化工，冶金，電力，醫藥等行業的壓力容器的液位檢測。

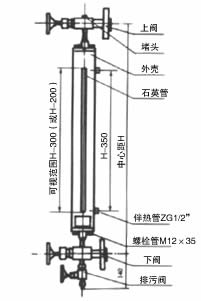

1. UCS系列彩色石英管液位計 結構形式

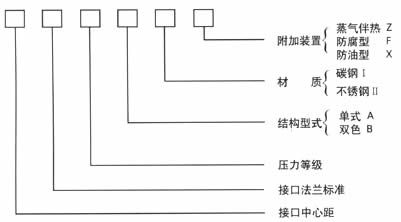

2. UCS系列彩色石英管液位計的標記方法
3. UCS系列彩色石英管液位計的基本參數
3.1 接口中心距：500，800，1100，1400，1700，2000（mm) 或用戶確定
3.2 工作壓力： 1.6，2.5，4.0，6.4，8.0，10.0（Mpa)
3.3 工作溫度： ≤ 450℃
3.4 接口法蘭標準：JB82-59 DN25凸面法蘭
3.5 伴熱系統壓力： 1.0 Mpa
3.6 伴熱接口： ZG 1/2”
3.7 接口閥自動球封壓力：≥0.2 Mpa
4. UCS系列彩色石英管液位計的安裝及使用
4.1 液位計出廠時，各部件已按工作壓力的1.5倍試壓合格，用戶不得拆卸石英玻璃管，安裝法蘭對接按常規辦理；
4.2 液位計在運輸，開箱，搬運，安裝時應小心輕放，防止石英管破損；
4.3 液位計安裝完成后，應慢慢的開啟上、下接口閥，使液體流入石英玻璃管，防止快速開啟時發生球封，出現無液位現象；
4.4 當容器進液或升壓時，可能會出現液位雙色顯示不清晰，這是因為容器內液體不清潔或壓力不穩定的暫時現象，等穩定后即可清晰顯示液位。
5. UCS系列彩色石英管液位計的清洗保養及故障排除
液位計應定期進行清洗以保持雙色指示清晰，清洗時上、下接口閥應成微開狀態（防止球封），然后打開排污閥進行沖洗，然后關閉排污閥；液位計無液顯示有液時，檢查液位計上接口閥有無堵塞；液位計顯示無液時，檢查排污閥是否泄漏。
|
